石材干挂法施工工艺自上世纪80年代中后期引进我国后，在材料和连接构造方面都有了很大的改进，其原理主要是采用边缘锚固方式干挂石材。近年从国外引进了一种背栓式锚固干挂技术，已在国内重要工程上得到应用。

中国青年高级人才培训中心大厦裙楼外墙面采用通风式花岗岩幕墙，面积为3000平方。石材板块之间留有缝隙，立体感强，装饰效果好，采用背栓锚固干挂技术，充分满足了幕墙的整体耐久性，保证了工期和质量，效果良好。

一、通风式石材系统的特点

1、石材板块之间留有8mm缝隙，装饰效果好，立体感强，板块接口不打胶，避免了采用硅胶密封造成的石材板块污染及吸尘现象。

2、石材背后采用1.2mm厚氧化铝板作防水层，铝板接缝处打胶密封。

3、氧化铝板横向设钢梁加强固定，以防产生鼓动噪声，且可阻止风力对板块造成破坏。

4、防水板外侧用铝挂件，所有钢件均被保护在防水板背侧。

5、预制化程度高，施工时间短，受气候影响小，全年可施工。

二、工艺原理

石材幕墙背栓式干挂技术采用德国慧鱼公司产柱锥式钻头和专用钻机在石材的背面钻孔， 并能使底部扩孔，可保证准确的钻孔深度和尺寸。

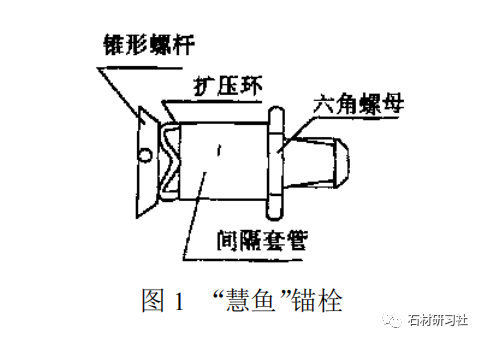

锚栓（图1）被无膨胀力地装入圆锥形钻孔内后，再按规定的扭矩扩压，使扩压环张开并填满孔底，形成凸形结合（图2）锚栓在背部固定，从外面看不见。

安装时通过外墙上的后补预埋件或预留埋件，将竖框通过角码与埋件焊接，背栓横框通过连接件与竖框用螺栓连接，然后通过背栓将石材固定在横框上。

三、工艺流程

测量放线—安装埋件—安装框架—安装防水板—安装石材板块—清理、清洗—验收。

四、操作要点

1、测量放线

1）、以结构施工单位提供的轴线和标高为依据，进行复测工作。

2）、高度、水平度、铅垂线测量：先确定幕墙定位线和分格线；用水平尺、水准仪和钢卷尺等引出各层标高线；并用经纬仪或铅垂仪在基准轴的位置放铅垂线，测出楼板的出入误差，确定控制线。

3）、轮廓线测量：依据图纸轴线与外径尺寸的关系，用经纬仪确定出控制幕墙的矩形基准控制网格，并以此为基础测放出结构轮廓线。

4）、测量时应控制分配测量误差，不得使误差积累。

5）、所有外立面装饰工程应统一放基准线，并注意施工配合。

2、安装埋件

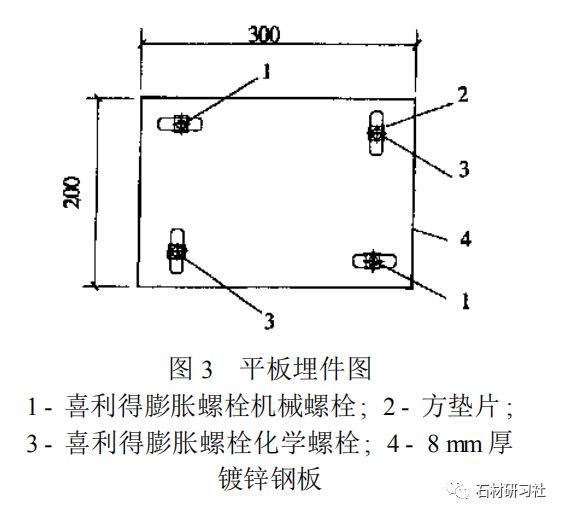

埋件分预埋件和后补埋件两类，本工程采用后补埋件。常用的后补埋件有两种：穿透式后补埋件和膨胀螺栓式后补埋件。后补埋件常规作法见图3。

3、安装框架

1）、施工准备：先复查主体结构的外形尺寸，要求结构外形尺寸达到与幕墙尺寸的配合偏差在允许偏差的范围内，对偏差过大者要进行修整处理。

2）、检查埋件：应牢固，位置准确。

3）、框架定位：确定组件在立面上的水平、垂直位置，并在框格上画线，对平面度逐层设控制点，根据控制点拉线，按拉线调整，使组件按要求就位。

4）、安装竖框：先将竖框与连接件连接，连接件与主体埋件点焊连接，然后及时进行调整和固定。每根竖框均用线坠调整垂直度，每三层用经纬仪调一次垂直度，全楼(或某一立面)全部调整完后满焊焊牢。

5）、安装横框：同一层横框安装由下而上进行。每安装完一层高度应进行检查、调整、校正、固定。

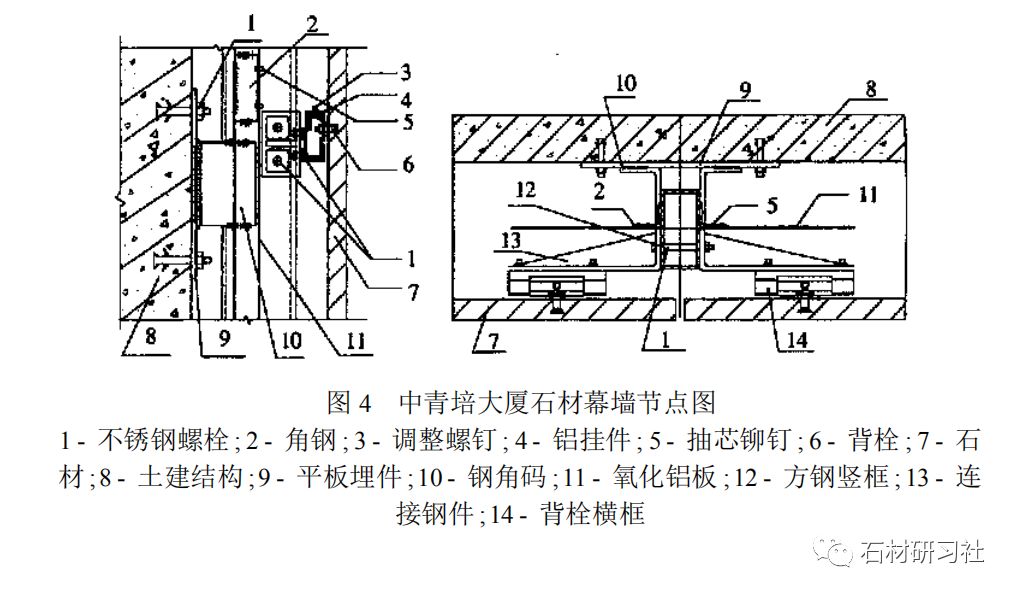

6）、安装防水板（图4）：根据封修节点构造，把防水板加工成设计要求的形状；安装时用螺钉及抽芯铆钉固定在石材框架上，接缝处注密封胶。

4、安装石材

1）、石材板块自下而上安装，一般每组5人，将预制好的石材板块安装到横框上，通过调整螺钉调整其标高及左右立边，使缝宽满足要求。

2）、石材背后的铝挂件与背栓横框间隙不得小于5mm。

3）、对石材本身误差（如对角线等）造成石材缝隙的不均匀，在安装完成后，用角磨机处理，使缝隙一致。

4）、安完石材板块，用专用清洁剂对石材表面进行清洗后交付验收。

五、材料及要求

1、采用经热浸镀锌处理的后补埋件，慧鱼公司产FZP系列中锚栓M 8。

2、竖框采用热浸镀锌方钢，横框采用经氧化处理的铝型材。

3、喜利得化学螺栓、机械螺栓和国产穿透螺栓。

4、对石材应做含铁量鉴定。

5、螺栓、螺丝等紧固配件均选用不锈钢材料，其他铁件均作热浸镀锌防腐处理。

6、防水板采用1.2mm厚氧化铝板。

7、密封胶采用耐候硅酮密封胶。
