石材拼花的现场施工流程及节点解析
更多精彩资讯请点击上方头像
“设计师一定要去工地，
不懂施工就无法让创意顺利落地。”
你是不是也经常听到类似的话？
因为熟悉施工流程是一名优秀设计师的必修课
但是碍于岗位职责和时间安排等客观因素
很多设计师去施工现场的机会很少
所以今天给大家带来一篇我的驻场笔记
内容主角是地面石材拼花
01.
前段时间去项目考察，看到师傅们在做地面石材，饶有兴趣的看了一会儿，心想：跟我画的差不多嘛，没啥特别的呀~
这个时候项目经理过来了，略带微笑的看着我们这群“小朋友”说：我来给你们讲讲它们的故事吧。
设计师当时在做方案的时候，设想的三种石材颜色：浅灰色、中灰色、深灰色无次序排列，每个单元呈边长300的六边形共计12块小的菱形石材组成。
三种颜色石材数量比例为5:4:3，单元与单元之间使用古铜色金属嵌条收口。

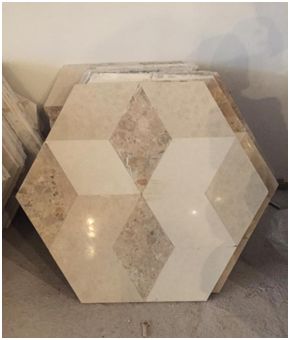

（一个单元↑）

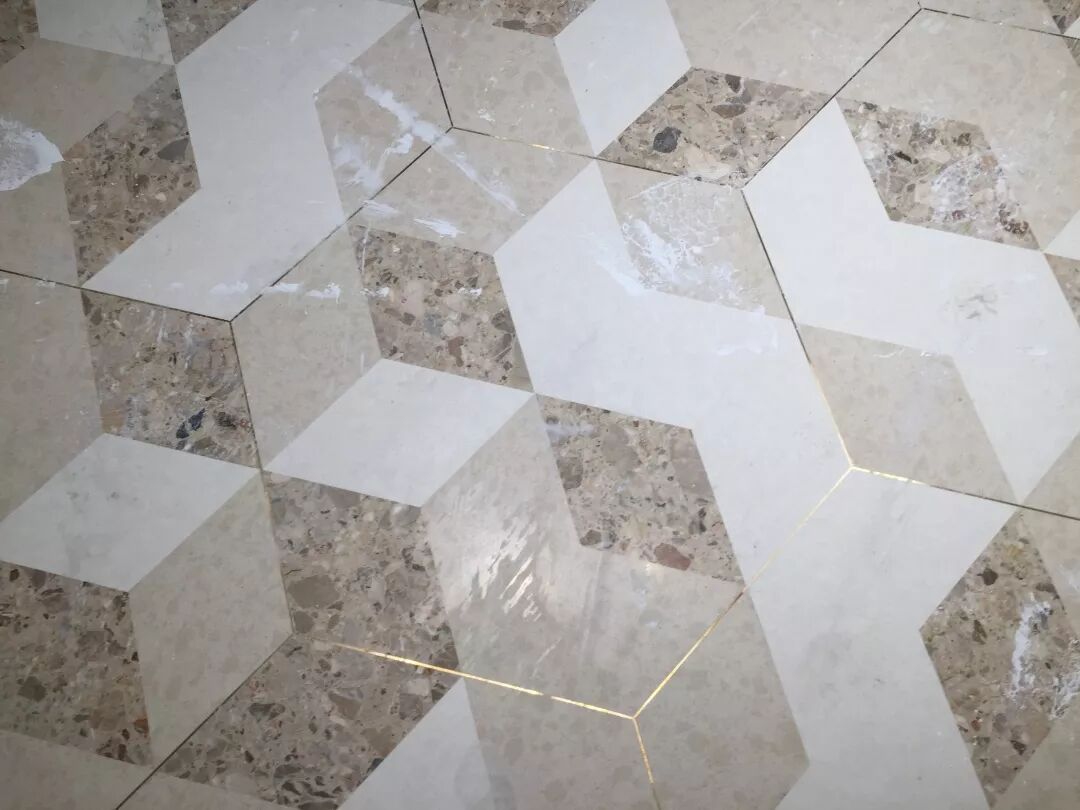

（多个单元嵌入金属条↑）
这块区域的地面造型，在施工图绘制阶段主要是根据设计意图，按照设计师构想石材的比例在图纸中进行随意拼接填充，然后跟设计师确认方案是否合理，石材与石材之间的金属嵌条宽度是否合理。
如果设计师对此比例不满意，则需要方案给出调整意见，如果比例以及花纹拼接合理并得到设计师认可的话，最终的施工图就可以定稿了。
施工图到了施工方手里的时候，项目经理介绍，因为要求是天然石材的拼接，当时首先给出的方案是石材工厂加工成菱形然后现场拼接，金属嵌条首先根据设计要求选择相应的颜色和宽度，接下来就是大面施工前的一个重要步骤，那就是样板小样的制作。

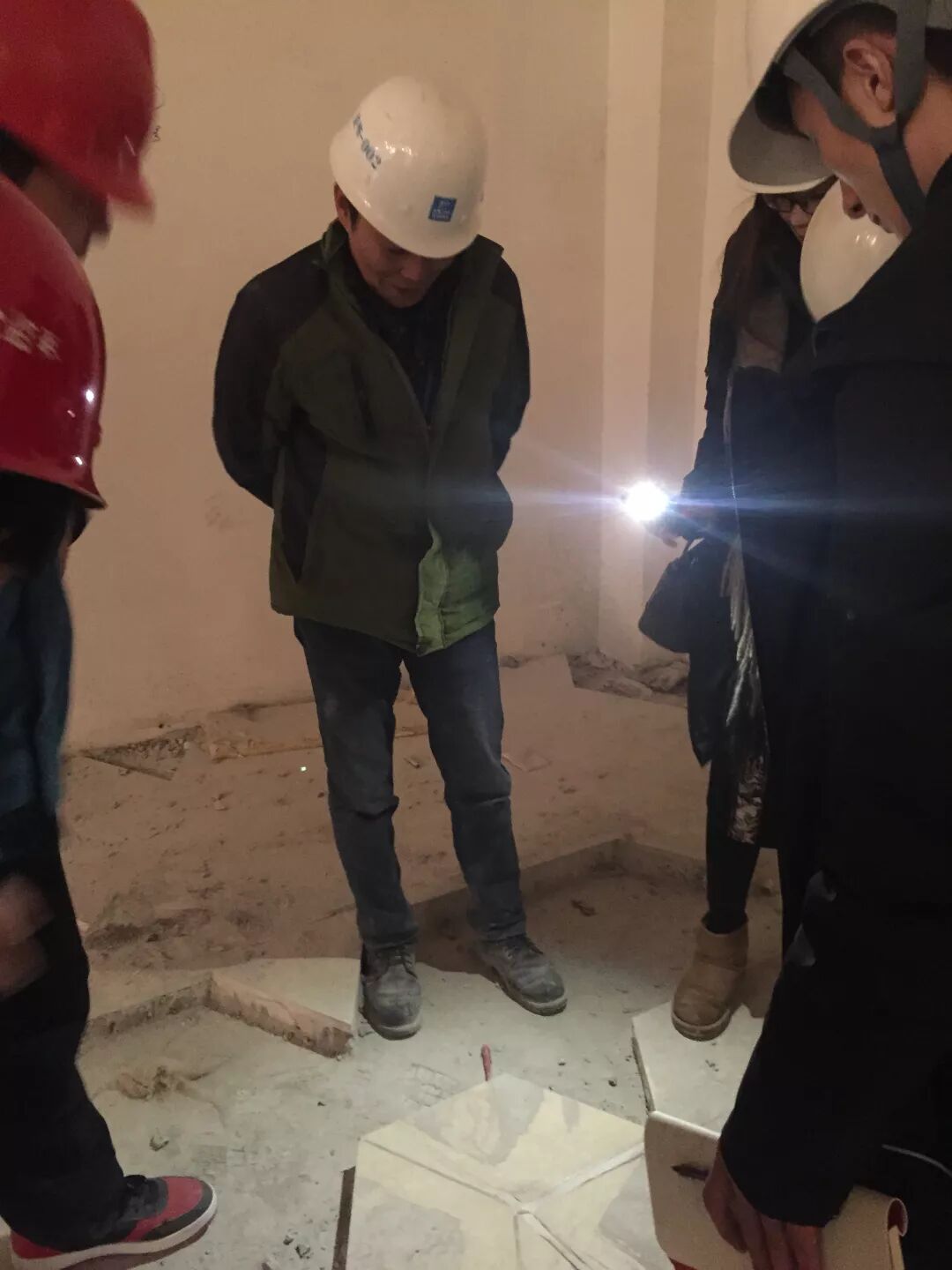

请忽略闪瞎眼的手机灯光，看中心位置项目经理脚下
小样制作过程可能需要很多次试验才行，就像图上所看到的，单个菱形加工好现场拼接，首要解决的问题就是小块石材之间的缝隙。
况且后续还要大面积的现场施工，所以这种方式是不能够达到设计效果的，再加上前期考虑金属嵌条可能是5mm或者8mm宽，小样做好之后感觉效果也不是太好，那就需要再次调整，所以呢现场拼接这种方式就被摒弃了。
最后在合理控制成本增加的前提下，采用厂家加工成整个单元之后再现场施工做3mm宽金属嵌条的方案。
02.
接下来看下现场过程,我就直接从石材基层完成后开始说。
1、首先，要对石材进行现场预铺，调整石材平整度，并预留出金属嵌条宽度；
2、其次，要对石材之间的缝隙进行清理，避免金属嵌条施工过程中出现问题；

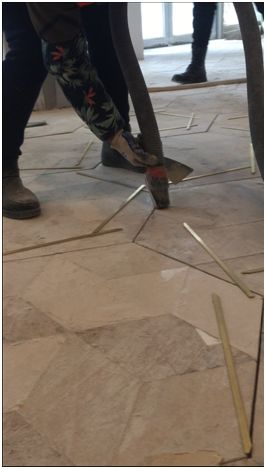

（机器清扫障碍↑）

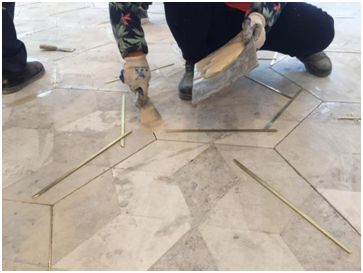

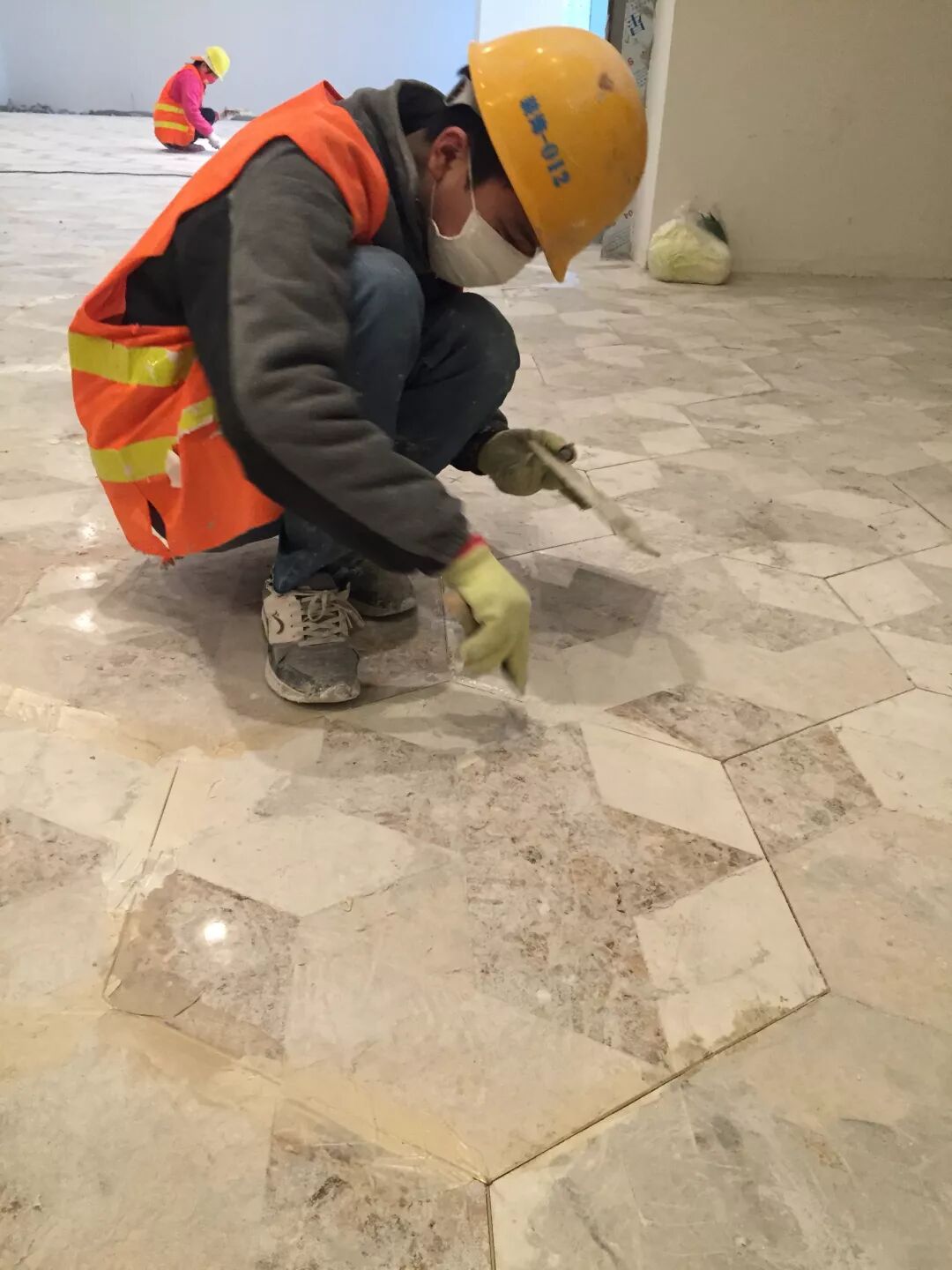

3、然后在石材缝隙处填入专用胶，同时，可以把金属嵌条放置进缝隙中，并调整金属嵌条与石材的平整度；
4、当大面积的金属嵌条做好之后，需要对所有缝隙进行二次处理，一方面检查地面平整度，另一方面是检查石材与金属之间是否还有缝隙；

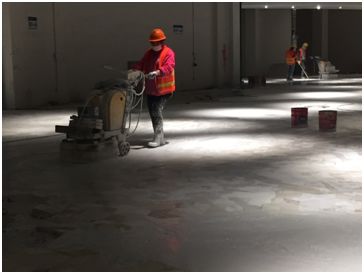

5、全部石材地坪做好之后，就到了一个很关键的流程，那就是对地面做整体平整度的处理，在现场叔叔阿姨推着打磨机然后一遍一遍的进行打磨，直到地面平整度达到要求；

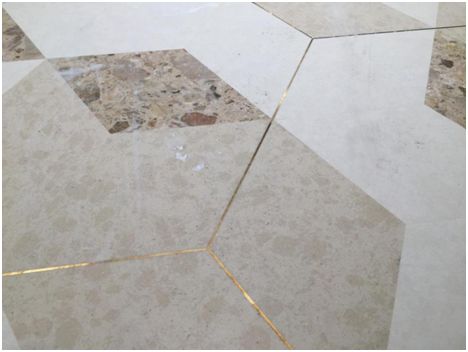

6、最后就是要对地面进行清理了，也是一个很累很累的活呀，才有我们看到的这种很漂亮的效果。
03.
最后的最后，我把前面省略的石材基层跟大家用图纸说明一下。石材地面的施工大家可以在我们之前的文章中找到施工流程并且非常详细，所以我就不赘述了。
跟大家说一下石材地面节点如何画出来，上图：

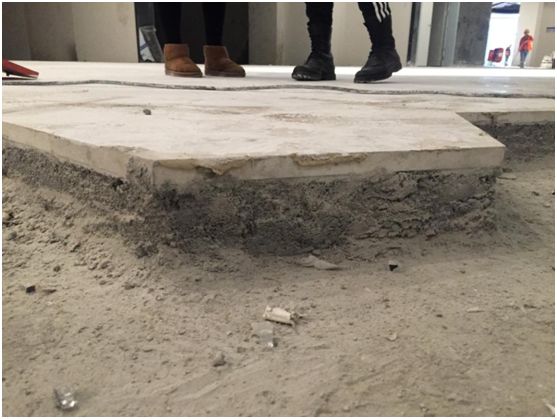

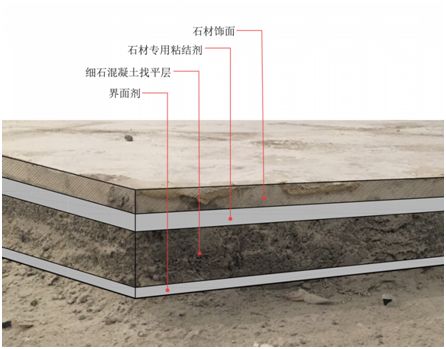

（现场↑）

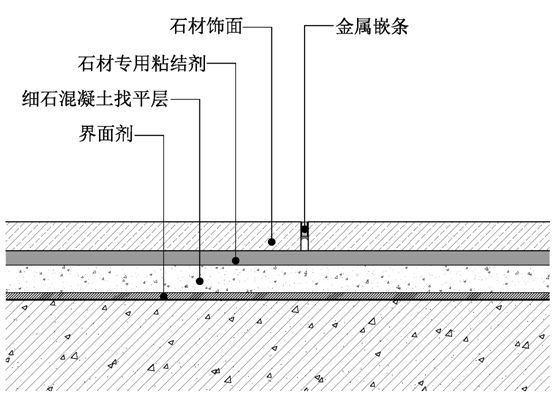

（附上图纸↑）
这里要说明一下，界面剂和石材专用粘结层在图纸表达时是为了图面效果，没有界定绘制的厚度，以图纸打印出来能够看的清楚为准。
（CAD地面石材节点↑）
看完现场的东西，再回到图纸上来，节点图的绘制其实并不复杂，至少是在标准节点或者通用节点部分。
希望大家能够理解节点图的绘制原理，再结合一些制图技巧，绘制节点不是梦想~
