轻钢别墅施工介绍第三篇：楼梯的施工
一
楼梯施工流程
二

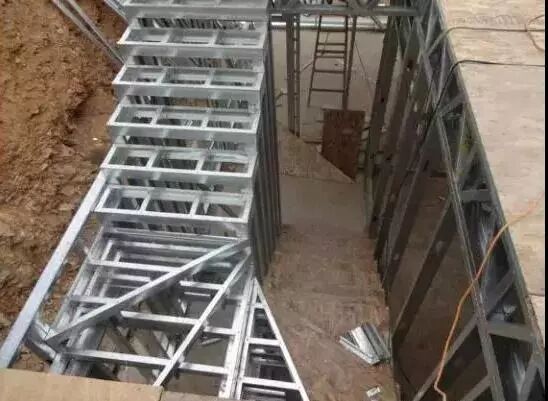

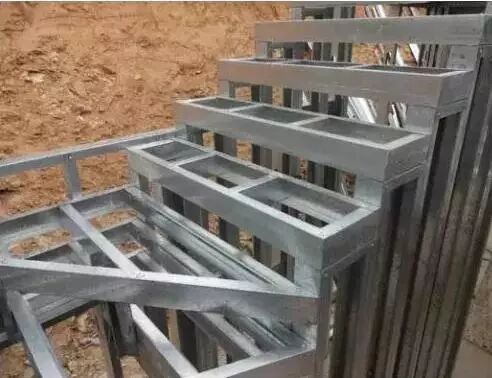

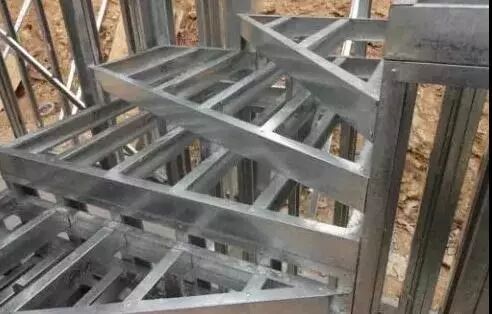

楼梯结构
轻钢房屋楼梯结构分为楼梯墙及踏步梁。楼梯墙由立柱、顶导梁和底导梁等部件组成。本范例楼梯踏步宽为250mm，高为167mm。
三

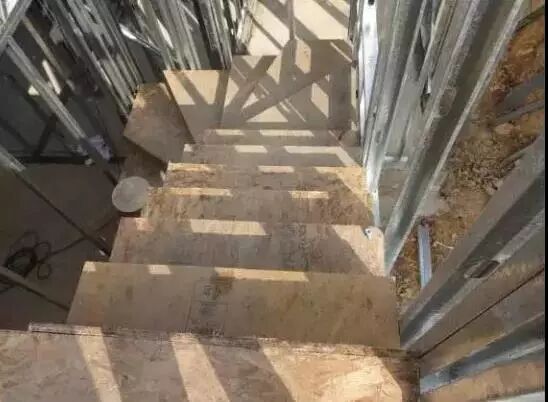

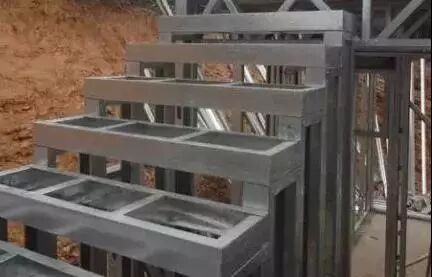

楼梯组装结构板完成
四
楼梯施工工艺及注意事项
下面所示的工程作为编制的范例：

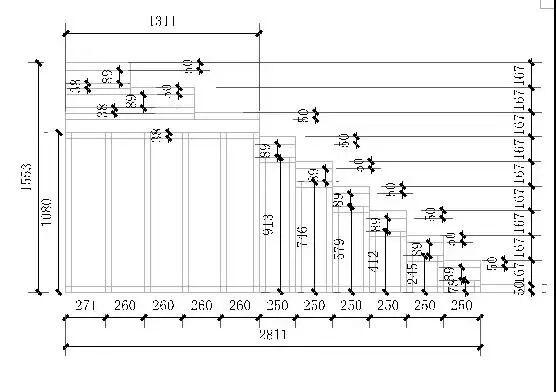

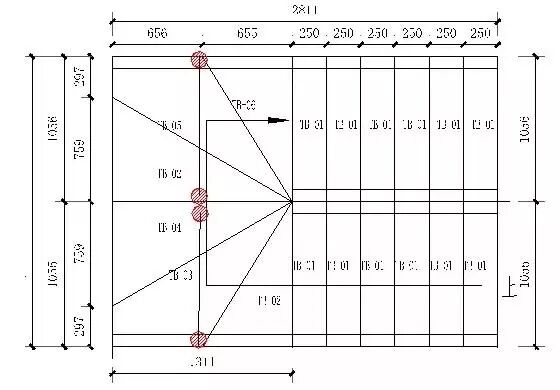

以编号为SW-01的楼梯拼装的范例：
五
墙体材料加工及选料要求

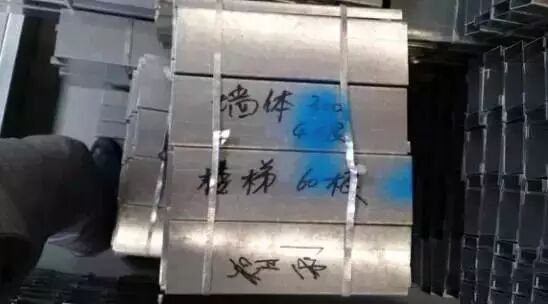

项目名称及使用部位标注：每根墙体材料加工完成之后须写明长度（单位mm），在打包成捆后注明项目名称及使用部位，最后局部喷涂颜色进行区分。
六
墙体材料加工及选料要求
①场地选择
场地面积要大于最大楼梯墙的尺寸，场地要求平整度要好，利于确保楼梯墙的拼装质量。
②底导梁放样
（1）在场地上摆放底导梁，按照《楼梯设计图》中的设计尺寸，利用5m卷尺及红笔放出楼梯墙立杆位置。
（2）第一根底导梁放样后，把相同的楼梯墙底导梁并排放置，利用直角钢尺将放样的点延伸至其它底导梁上。

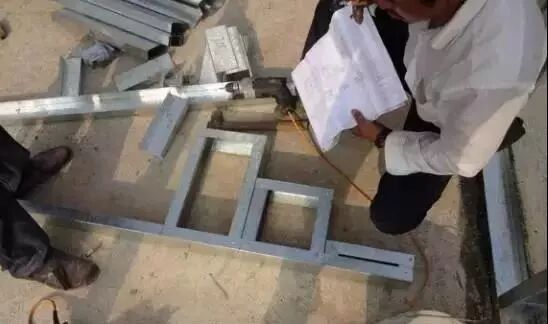

③楼梯墙拼装
（1）先将顶导梁放置在拼装场地上，找到已选好的轻钢材料，开始拼装楼梯墙。
（2）通常从低往高拼装楼梯墙，先摆放两根立杆，后摆放短的顶导梁。垂直度要控制好，利用榔头敲击进行调整。之后利用手持电钻将打设自钻螺钉将四个角先固定，按照类似的方法将其他楼梯墙拼装好。
④楼梯踏步拼装施工
楼梯踏步分为标准型及异型构件。
楼梯轻钢骨架拼装时严格按照《楼梯设计图》的尺寸，拼装方法参考楼梯墙拼装。
七
楼梯墙组装
楼梯墙拼装完成后进行楼梯墙的组装。
①楼梯墙定位放线
楼梯墙组装前需在地面上进行定位放线。
（1） 在放样前，靠近已安装好的墙体骨架，利用5m卷尺量出所有楼梯墙的外边线的定位点。
（2）两人配合利用墨斗弹线，一人将墨斗线头拉出，另一人拿着墨斗盒，两人对准每面楼梯墙的点，将楼梯墙的外边线弹出。
②墙体组装
完成楼梯墙定位放线之后，可开始楼梯墙组装施工。
（1） 按《楼梯墙安装详图》的安装顺序，选择第一面需组装的楼梯墙体骨架（通常编号SW-01）。
（2）2-3人共同抬起一面楼梯墙骨架，将骨架的底导梁的外侧边与之前所弹的墨线重合，主要确保骨架的底导梁位置准确。先临时固定并采用轻钢杆件将初步调整的楼梯墙临时撑稳。
（3） 按类似的方法将所有楼梯墙组装好，确保每面墙体的底导梁位置准确。
（3） 楼梯墙与基础连接构件设置
楼梯组装后，可进行楼梯墙与基础连接加强施工。
（4） 墙体调整
a楼梯墙调整主要是骨架前后方向及左右方向两方面垂直度的调整。
b楼梯墙前后方向垂直度调整：选取要调整的某面楼梯墙体，将磁力线坠带磁铁侧紧贴左侧骨架顶部边缘，垂线下垂2米，测量顶部与底部的垂线到骨架外立面的距离。
c楼梯墙前后方向垂直度调整：采用类似的方法完成前后方向调整。
表5.1 楼梯体垂直度要求表
垂直度 |
误差范围 |
楼梯墙 |
小于1‰ |
d完成双方向调整后，将楼梯墙与附近的墙体结构进行连接加固。
e按上述的方法逐一调整每面墙体，最终完成楼梯墙调整。
八
楼梯墙踏步组装

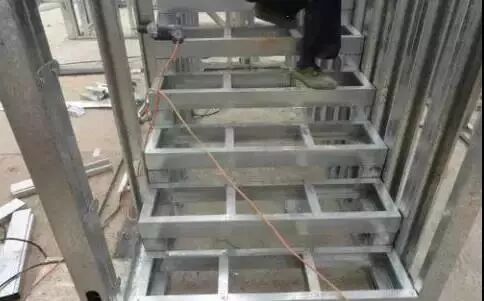

完成楼梯墙安装后可开始楼梯踏步安装。
①标准踏步安装
将踏步骨架按照《楼梯设计图》放置在楼梯墙上，利用自钻螺钉将踏步骨架与楼梯墙连接。要确保每个节点的自钻螺钉的间距及数量。
②异型踏步安装
（1） 异型楼梯踏步安装按照从下到上的原则，利用已安装好的踏步及周边墙体骨架进行固定。
（2） 要确保每个节点的自钻螺钉的间距及数量，特别是在没有楼梯墙直接支撑的地方连接点要保证至少4个自钻螺钉。
九
楼梯墙结构板安装

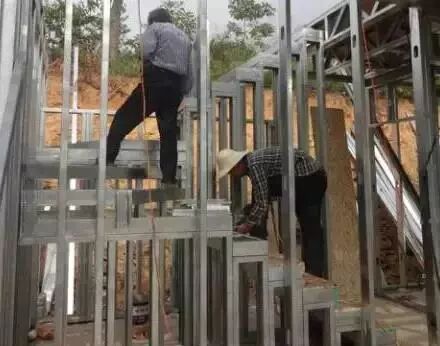

完成楼梯骨架组装后，可进行楼梯墙结构板安装施工。
①工具准备：手持切割机、手持电钻，自钻螺钉等。

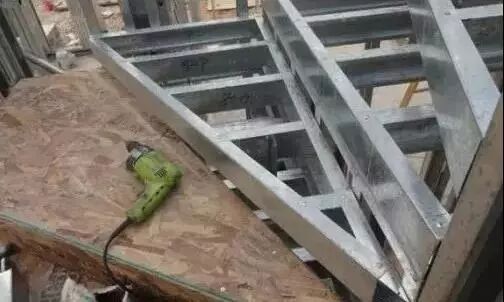

②量取每个踏步的尺寸，在osb板上放样出每块踏步的形状，利用手持切割机将osb板切割。
③将切割好的结构板放置在踏步骨架上，打设自钻螺钉将结构板与踏步骨架固定好。osb板与楼梯骨架固定的自钻螺钉固定要求见下表5.2：
表5.2 自钻螺钉位置、间距允许偏差表
部 位 |
允许偏差 |
板外围与骨架连接处 |
≤150mm |
板中部与骨架连接处 |
≤300mm |

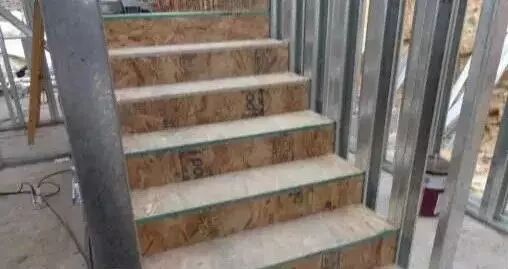

④楼梯结构板拼装完成后见下图：
至此，楼梯施工便完成了
