轻钢别墅设计图与电路施工怎么做？
轻钢别墅设计图
城市商品房中，有一句俗话：“行不行，看户型”。这句话也同样适用于农村自建别墅。户型好不好，关乎我们以后生活的方方面面。所以，无论是买房，还是自家建房，都要做到心里有数。今天就一起认识一下户型图吧！

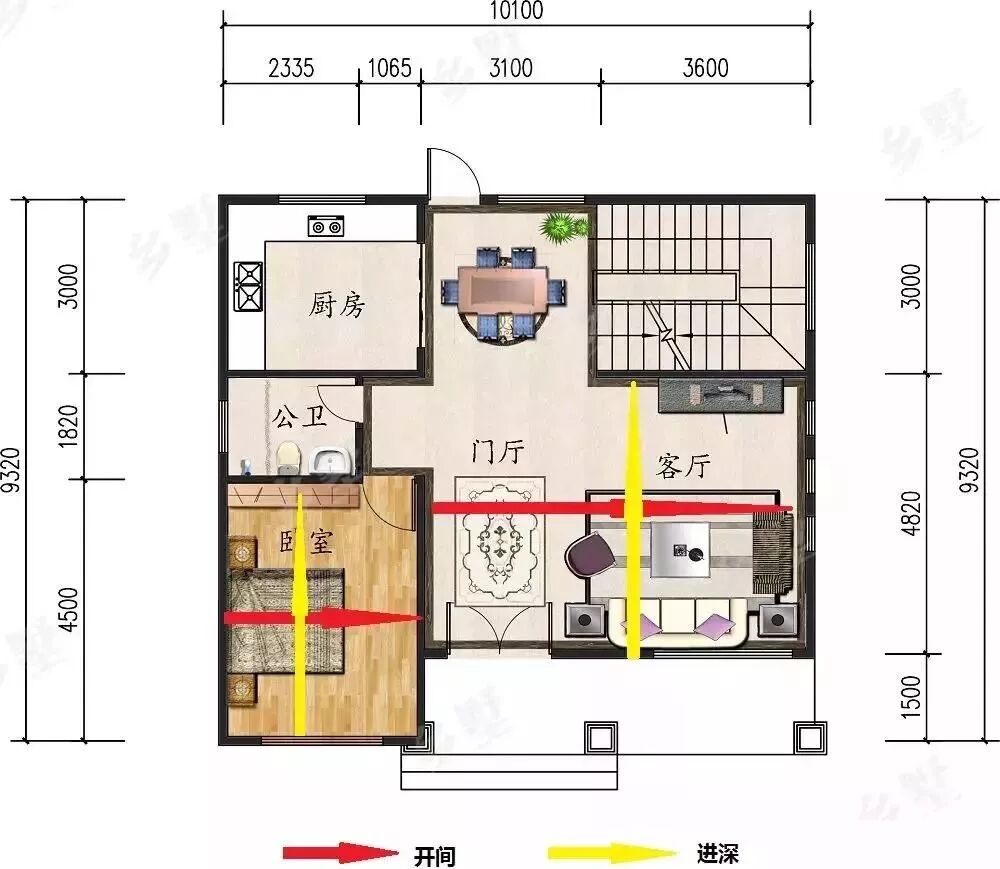

户型图示例

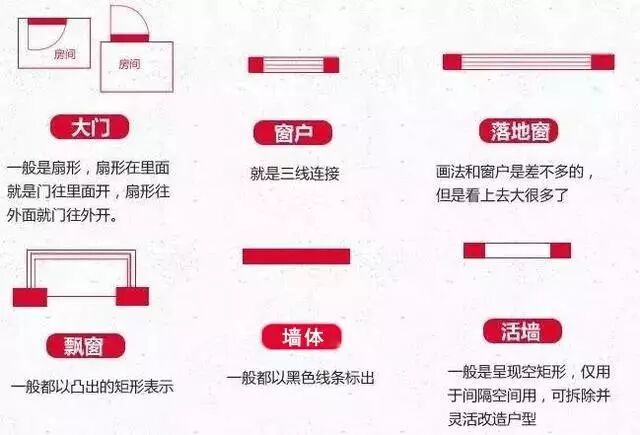

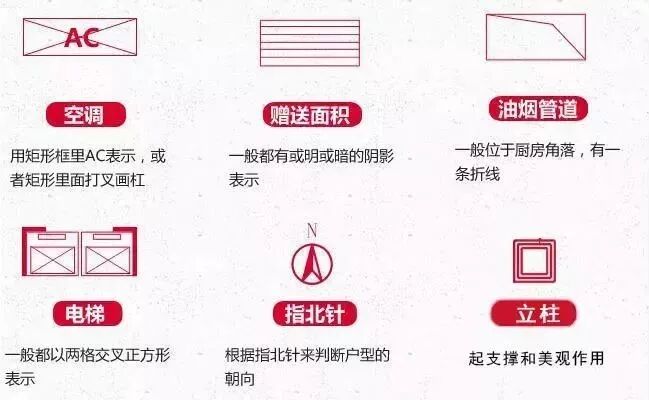

图纸标识含义
户型图上，每根线条，每一个小标识都具有独特的涵义，而且每个图纸中，他们的涵义大致是一样的，看懂这些标识，户型就能看懂一大半了。
上图中，墙体标志表示的是承重墙，是不可拆除的，拆除会破坏整个建筑结构。
上图中的空调和电梯不适用于自建别墅，自建别墅做的是精品别墅，一般不会有电梯；农村自建别墅，绝大部分不存在空间紧张的问题，就不需要预留空调位置。

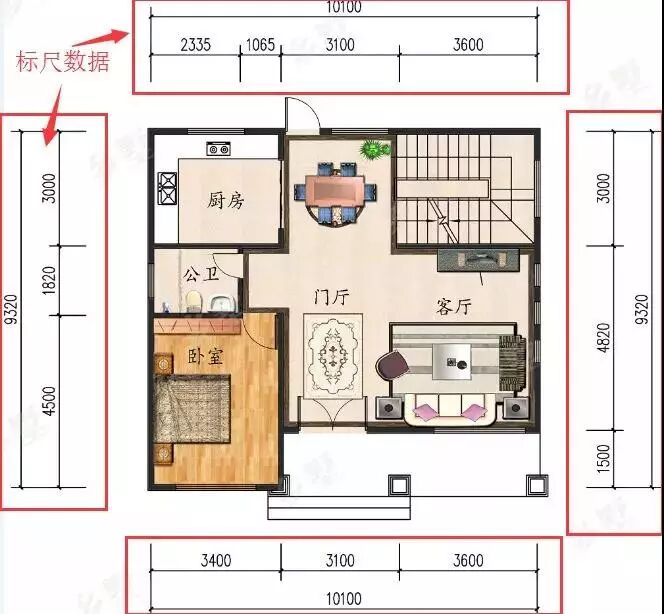

标尺数据
标尺数据一般以mm为单位，通过这些数据就可以算出每个房间的大小。
客厅开间至少要有3.5米，否则坐在沙发上看电视眼睛很难受，如果开间比这还小，摆放沙发、茶几和电视柜后，就只能勉强通行了;卧室长和宽最好别低于3米，否则床、衣柜和梳妆台将难以共存。
客厅长有6700mm，宽有4820mm，整个客厅加餐厅的面积有51.4㎡，算是很宽敞的了。
开间和进深
房间的主采光面称为开间(有些地方称作面宽)，与其垂直的称为进深。开间和进深的比例要适用，一般意义上的户型方正就是指户型的进深与开间之比合理，进深/开间一般介于1~1.5之间。
如果客厅进深小于开间，那么这种客厅则为横厅，反之则为竖厅。横厅提高了户型的使用率，更大气，并且采光和通风效果更好。

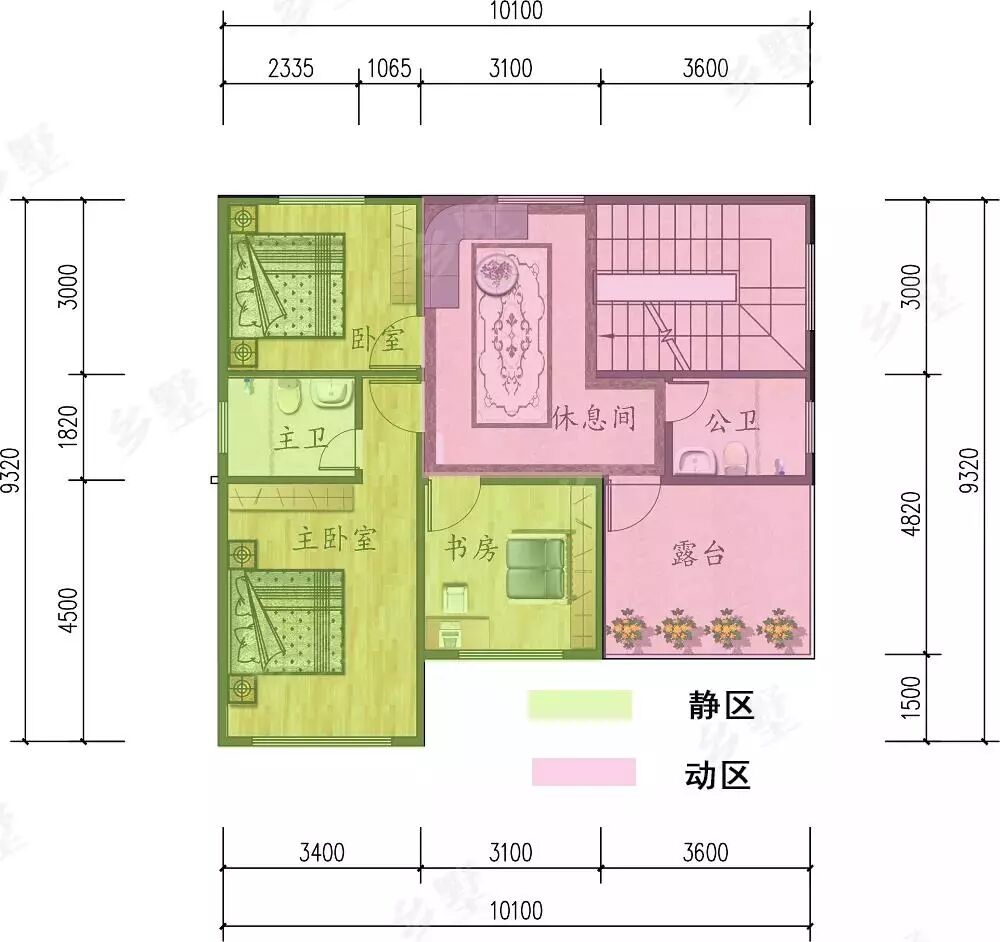

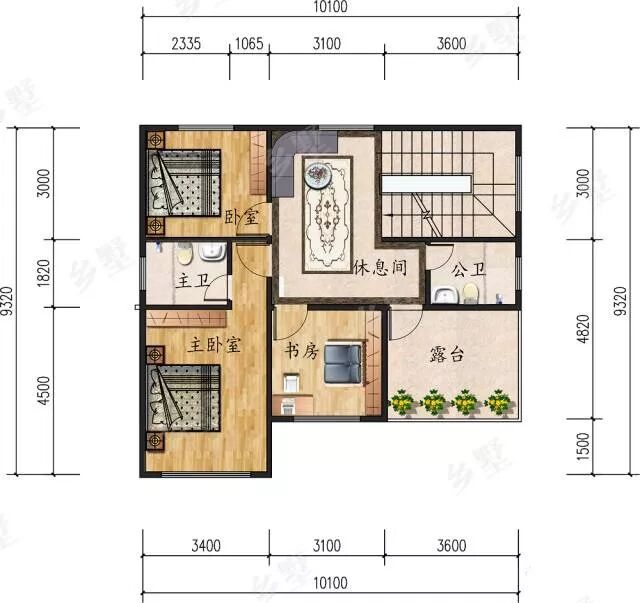

动静分区
动静分区的好处是，休息和活动各自分开，互不打扰，整个室内空间看上去也会更加有序美
观。
。

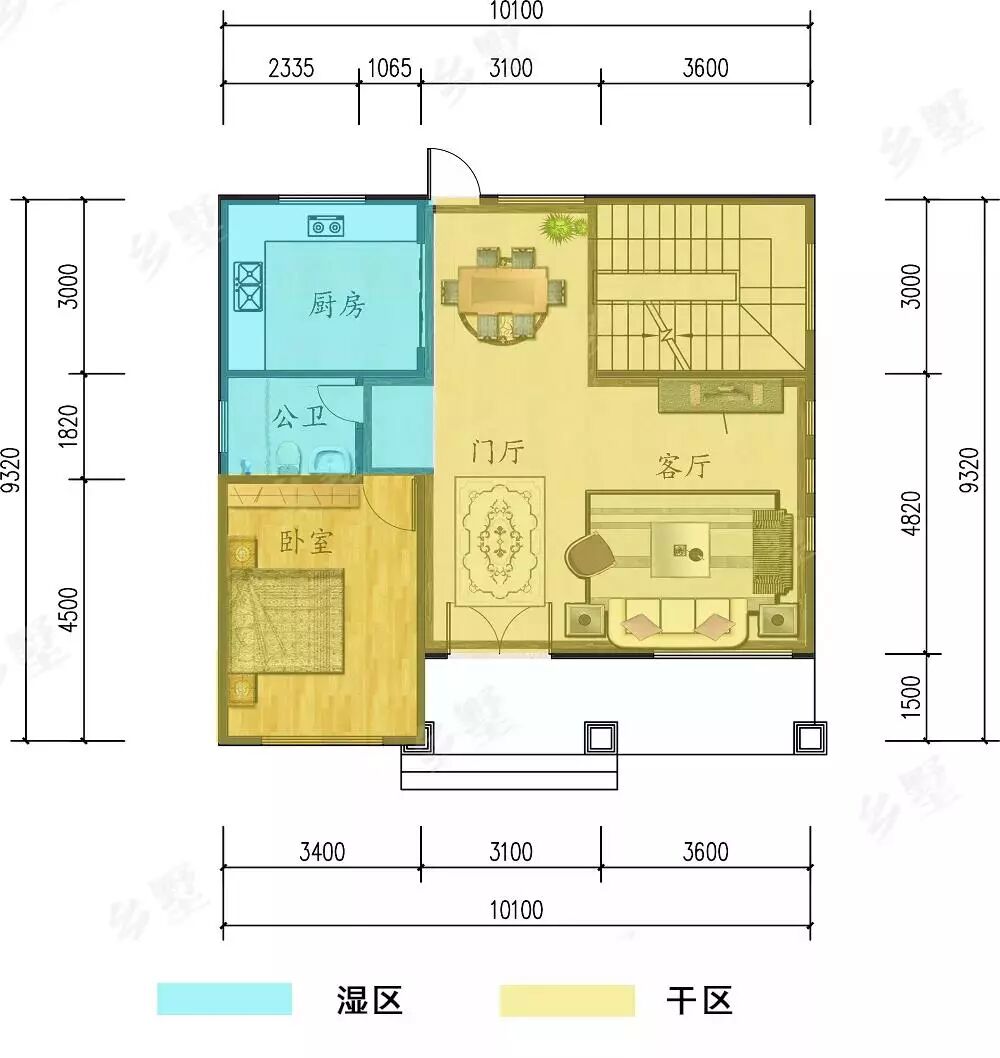

干湿分离
干湿分离是指保持干燥空间与可能被水浸的区域分离。
干湿分离包括：
卧室、客厅与厨房、卫生间、浴室分离;
卫生间内的淋浴区与坐便、面盆区的分离。
了解了上面这几点，再来看户型图，是不是感觉心里明白了很多呢？
在选择住房上，房屋的安全性一直是首选。
而
防火、防电、防震
又是当中之重。
下面说到的就是防电性，轻钢别墅的电路施工是怎么做的呢？

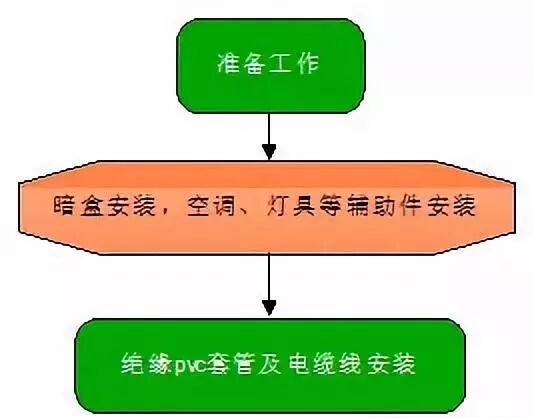

1、轻钢结构房屋电路安装为隐蔽式安装，应严格按电路施工图纸进行安装，安装规范根据电安装标准执行。
2、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；布线时强电走上，弱电在下，横平竖直，避免交叉，美观实用为原则。
1、电源线选用
配线时所用导线截面积应满足用设备的最大功率。

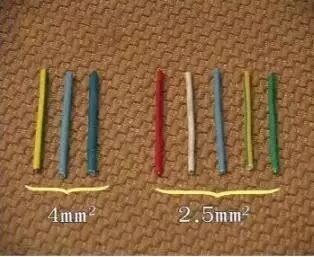

电缆线图

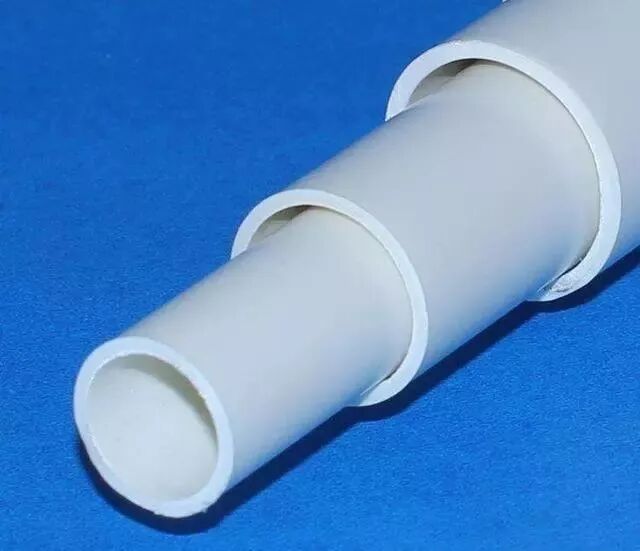

2、暗线敷设必须配阻燃PVC套管
阻燃PVC管的抗冲、耐热性能好，且在施工过程中受到凝结热作用不变软。
防潮耐酸碱性能优良，不会锈蚀。
PVC塑料套管离火自熄（离开火焰30秒内即会自熄）
绝缘：套管有优良绝缘性能

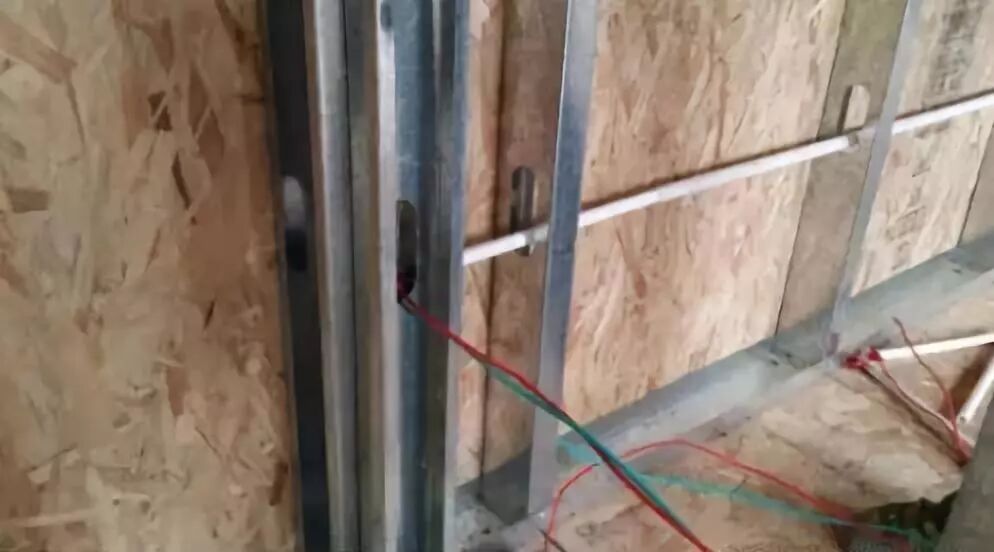

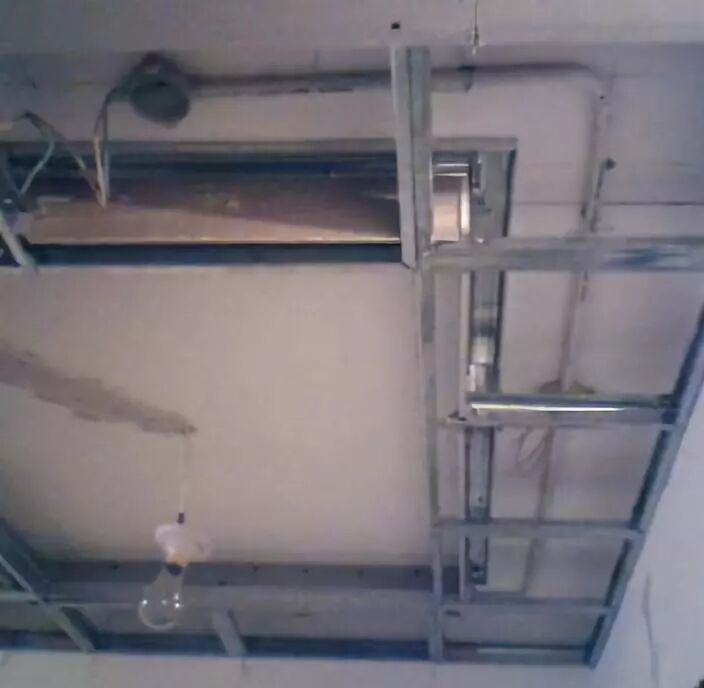

电路安装完成图
暗盒安装
将暗盒固定件放置到相应位置，调整好位置及水平，利用手持电钻将自攻螺钉打设固定。随后在暗盒固定件上安装并固定好暗盒。
暗盒安装图
空调、灯具等辅助件安装
在安装空调处，利用osb板进行加固处理。在竖向一侧直接靠在轻钢杆件槽口内，另一侧采用镀锌角钢辅助，采用自钻螺钉将镀锌角钢固定在轻钢杆件上，之后将osb板放置到位并固定。
空凋等辅助件安装图

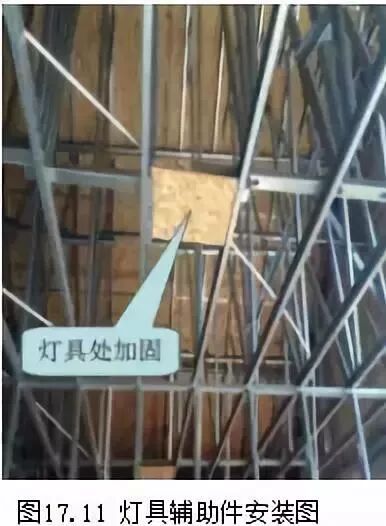

在需要安装灯具处，利用osb板进行加固处理。在加固处，一侧直接搁在轻钢杆件槽口内，另一侧采用镀锌角钢辅助，采用自攻螺钉固定在轻钢杆件上，之后将osb板放置到位并固定。
绝缘pvc套管及电缆线安装
绝缘pvc套管连接可采用接头连接，也可采用不同管径的绝缘pvc套管连接。
按类似的办法进行后续的套管及电缆线穿插施工。
在套管施工时应遵循横平竖直的原则，不能用90度弯头走线，而要采用弯管器弯成130度夹角，这样保证在穿插电线时不会出现抽不动的情况，线管必须按电路安装要求进行固定，以便在穿插电线时能顺利完成。
禁止将没有任何保护的导线直接敷设在墙内、地坪内、地板下或天棚上。

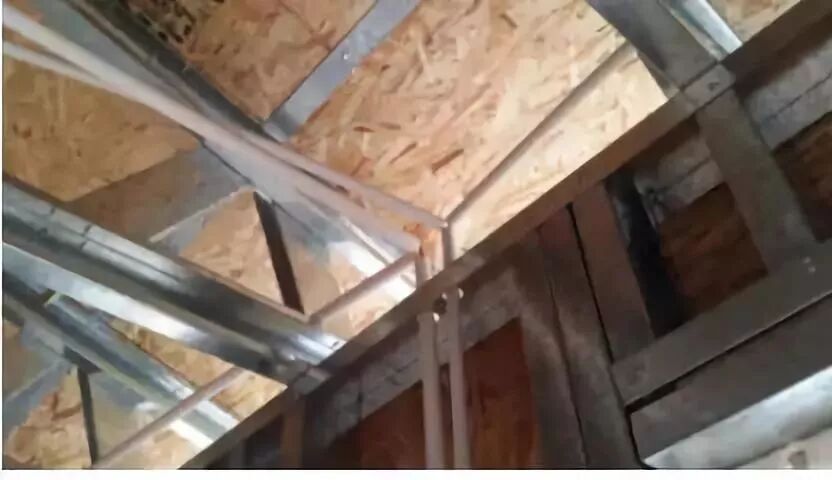

绝缘PVC套管连接线图
